# 前言

注：该问题可能仅适用于项目，或者公司该项目衍生版本 (该是没有了)

在给对面出了新包之后，由于我方测试都只有低端机，连刘海都没有，因此没有测出该问题。

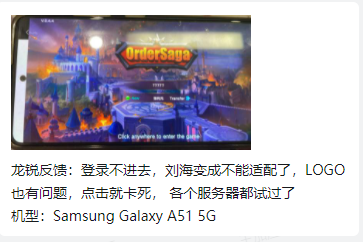

后续由运营同步过来，显示效果如下：

描述的服务器问题可以忽略，那个是因为后台没开外网测试服导致。

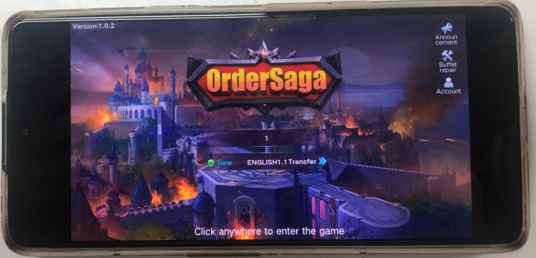

然后我就看了下以前上一个项目组出给对面的白包效果：

这旧版本的刘海更大了！所以还是感觉新版如果把刘海也渲染进去，表现效果会更好一点，稍微查了一下，就得知刘海没有被渲染的原因是因为出包工程 Unity2018.4.36 这个版本没勾『Render outside safe area』选项导致的，于是勾上重新出包。

# 问题

这时候真的问题就来了：

在我自己的刘海屏 (红米 K50G) 真机安装后，会正常执行初始的 Loading 界面，后续立刻白屏！

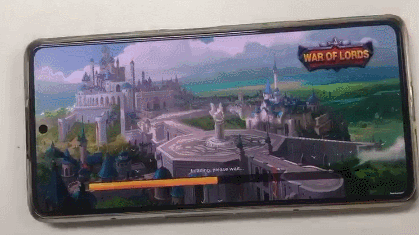

表现效果如下：

看着这个表现，最开始怀疑过是 Unity 的问题：因为我拿到项目时，版本虽然是 Unity2018，但并不是 Unity2018 最新版本，后来给它升级到 Unity2018.4.36 了，就猜测是不是 Unity 出啥事了？

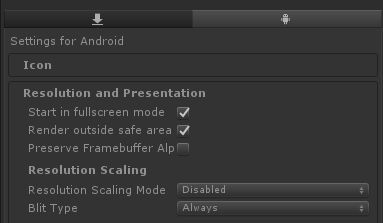

项目设置如下：

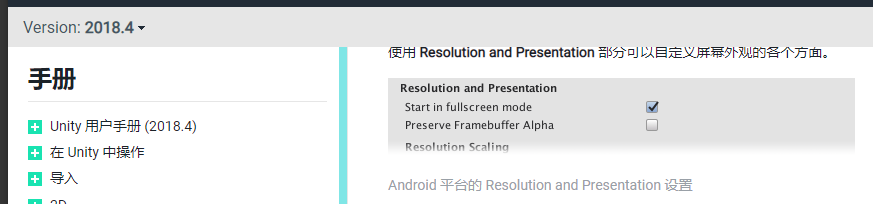

2018.4 官方说明文档：

如上图所示，查询文档显示 Unity2018 文档上并没有 Render outside safe area 这选项，跟项目实际设置表现并不一致，该选项是否是 Unity2018 后续才更新上去的？导致出现了什么兼容性问题。

不过后边根据表现情况一想，也不对。

毕竟最开始 Loading 都能正常显示出来，那么说明 Render outside safe area 并没有让我们的真机整体的渲染出现问题。

根据发生情况地点：初始 Loading 界面完毕，UI 框架接管之后 —— 问题恐怕只可能出现在我们自己的 UI 框架作适配性的地方。

还有一个信息可以使得 100% 确定是项目的适配而非 Unity 的问题：

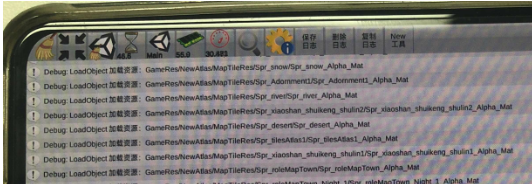

—— 可以打开日志界面！

日志界面是可以正常显示的，因此出问题的只可能是项目 AorUISystem 中适配问题。

# 尝试解决

对于项目中适配的地方，根据代码引用一步一步查询，大概可以找出两个可能会比较影响点：

Main.cs 中 AdapteFullScreen () 判断刘海方法
AorUIManager.cs 中 ScaleMode->changeScaleMode ()->updateStageSize ()

开始虽然基本可以定位是这两块的问题，但是并没有更详细的头绪。

并猜测：

是否是 Stage 缩放大小被错误设置为 0？因为 Stage scale 其实很小，而且根据分辨率不同还可能更小
是否由于读取到刘海，Stage 发生了严重的错误偏移？
是否是 MainLayer 层级有遮挡？

# 出包测试

为了对上述猜测进验证，且由于是真机、特定机型问题，为了测试，基本上都是改一次代码，出一个包，导致时间消耗更加拉长。

# Injectfix 远程热更测试

后来想着这样可不是办法，于是我把 Injectfix 远程热更调试功能给它整合了进去，然后才变得方便起来。

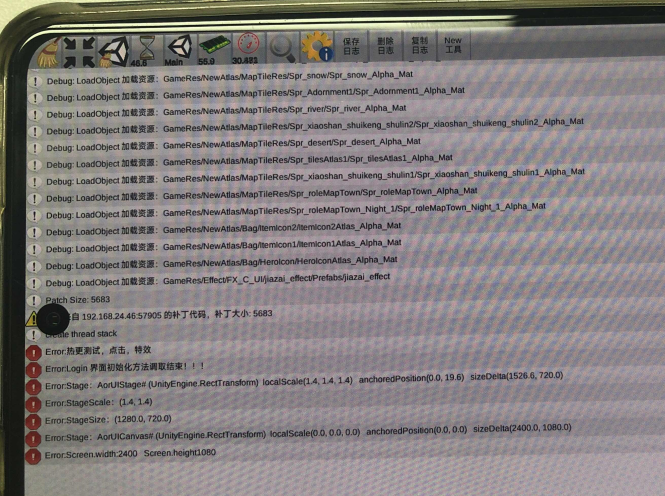

找到游戏点击屏幕处理方法，直接热更输出需要的详细信息，并操作对猜测进试验：

Loading 结束，进入正式 UI 管理后，其基本结构如下：

尝试使用排除法，操作结果反馈如下：

隐藏 MainLayer：无变化
隐藏 AorUIStage# 所有子节点：无变化
隐藏 AorUIStage#：无变化
隐藏 AorUICanvas#：有明显变化，白屏变成黑屏
隐藏 AorUICanvas# 所有子节点：同隐藏父类，有明显变化，白屏变成黑屏
在 AorUICanvas#、AorUIStage# 子节点动态创建色块，无变化
隐藏 AorUICanvas# 所有子节点，创建动态色块，能看到色块显示

# 原因

结合上面一通测试结果，以及输出信息。

可以基本确认，是 AorUICanvas# 下的某个子节点出了问题。

于是尝试：

隐藏 AorUICanvas# 除 AorUIStage# 以外的所有子节点，登录界面正常展示！

在 AorUIStage# 层级更高的节点中，ipx 这个节点就比较可疑，再次进行测试，仅隐藏 ipx，登录界面也正常显示，白屏消失。

此时基本可以定位问题原因。

于是查看代码，我很快在 AdapteFullScreen () 方法中发现了这么些处理方法：

	if (Application.platform == RuntimePlatform.Android && Screen.width == 2400 && Screen.height == 1080)
	{
	isTest = true;// 关键就这里！！！！！！
	YKApplication.Instance.IsIphoneX = true;
	CommonModel.Inst.IsLandscapeLeft = true;
	mIsFullAdapter = true;
	}

	//===== 代码省略 =======

	// 编译器测试
	if (isTest && null == uiManger.mCanvasT.Find("ipx"))
	{
	// 创建 ipx 组件，该组件模拟 iphone 边框进显示
	}

大家看到了吗？

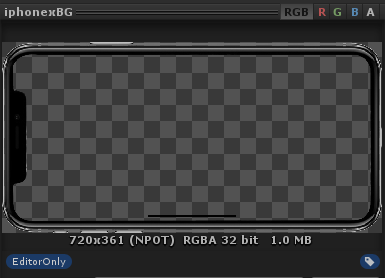

# EditorOnly！

也就是说，这张图片根本不会打进真机包里 —— 然而代码却在实例化它？！

导致图片丢失，直接整个屏幕就是一块白色覆盖。

问题就是这样：代码执行了不应该真机生效的代码，错误地创建了一个根本不应该创建的东西，导致出现了这么一个很难让人一眼看出问题的问题。

# 总结

问题是解决了，但是花了一天多时间调试。

造成的根本原因是，项目代码里面直接强行判断若『当前为安卓平台，且分辨率为 2400x1080』，就会实例化测试边框，看起来完全是为了测试用 (特别是注释都写了编辑器测试的)，且图片又是被标记为 EditorOnly —— 而真机执行，测试边框的图通常情况下根本不会打出去，那就坏了！
注：我拿到项目这张图片就是 EditorOnly，代码也是这个样子，出包工程也并不存在 Resources 中图片的软链接

看注释还写着『编译器测试』，测试代码，如果只是想测试生效，就不应该这样加入正常代码流程，再不济用完也应该注释吧？或者再加个编辑器生效判断也好。

折腾这么大一通，倒也也不算没有收获：为守望项目整合了远程代码热更调试工具用，并详细测了一波热更代码，拿到守望项目代码之后，热更结构我也是做过改动的，因此测试一波也是也有必要。

# 另一种解决方案

但实际上还有另一个方法，要是使用的话，一开始就能很快定位并解决问题：

# FrameDebugger

虽然 Unity2018 的 FrameDebugger 连接真机并不怎么好用，渲染对象跟随真机老是闪来闪去。

不过使用 FrameDebugger 连接真机后，还是可以大概查询渲染目标，可以清晰看出来：原本登录界面是正常渲染了的，只是登录界面上更上一层，被白色的东西直接盖了个彻彻底底。

进而定位渲染没问题，而是覆盖问题导致。

可惜我也是在查出问题后，才想起用这个连接真机试试的，要不然肯定会少许多麻烦了。

除此之外 Renderdoc 应该也可以。
