打包 AssetBundle 的基础规则整理

# 前言

之前其实有写一篇 『AssetBundle 的实际测试与总结』的文章，不过现在看了下，感觉漏了一些，而且不够完善。

但是感觉改又不好改了，于是新建了一篇文章，重新整理一下。

主要使用工具有：

• Unity3D 2018.4.36f1
• Unity3D 2021.3.6f1
• Microsoft Visual Studio 2022
• Unity 工具：AssetBundles-Browser-1.7.0

# 功能简介

已知目前 Unity 主要提供了两种方式打 AssetBundle 包

• 一种是全打，根据整个项目资源的 AssetBundleName 标记自动生成，该过程全自动化，只有设置 AssetBundleName 这个步骤可以人为控制
• 另一种是单打，根据传入的资源路径、指定的 AssetBundleName 单独生成指定资源的 AssetBundle 包

均为一个接口的两个重载：

// 全打接口，根据项目已设置 AssetBundleName 的资源

// 传入参数为 整个输出路径、打包选项及打包平台

public static AssetBundleManifest BuildAssetBundles(string outputPath, BuildAssetBundleOptions assetBundleOptions, BuildTarget targetPlatform)

// 单打接口，可以传入一个『需要打包』的资源列表、打包选项及打包平台

public static AssetBundleManifest BuildAssetBundles(string outputPath, AssetBundleBuild[] builds, BuildAssetBundleOptions assetBundleOptions, BuildTarget targetPlatform)

# 公共参数

其中公共参数为：

• BuildAssetBundleOptions
• BuildTarget

# BuildTarget

BuildTarget 就像名字一样很简单，主要是具体为哪个平台打的资源包，最简单的方式是直接使用 EditorUserBuildSettings.activeBuildTarget 即可。

或者利用预定义：

#if UNITY_STANDALONE_WIN

//BuildTarget.StandaloneWindows64

#elif UNITY_IPHONE

//BuildTarget.iOS

#elif UNITY_ANDROID

//BuildTarget.Android

#endif

单独分平台判断也可以 (用预定义的话，有必要的情况下这里还可以做些其它操作)。

# BuildAssetBundleOptions

默认情况下 AssetBundle 压缩格式为 LZMA，这个选项可以额外选择设置为 不压缩 或者 LZ4 压缩格式：

BuildAssetBundleOptions.UncompressedAssetBundle
BuildAssetBundleOptions.ChunkBasedCompression

可能有人会好奇两个同时传入会如何 (比如说我)?

试了下编辑器会直接报错，提示：

Cannot use options UncompressedAssetBundle and ChunkBasedCompression at the same time.

其它比较重要的还有：

# 1）BuildAssetBundleOptions.DeterministicAssetBundle

这个参数会保证同样的资源每次打出来的 AssetBundle 包二进制一致。

~~ 我的测试方式是：不传入该参数，先全打一次资源备份好，然后删除项目的 Library 再全打一次，就发现新的资源大小虽然跟原本的一样，但是内部二进制就有很大的不同了：
~~
(以下错误尝试及结论内容已删除)

经过反复尝试，多次试验后得出结果：DeterministicAssetBundle 似乎并非这个作用。
之所以第一次删除 Library 后打包得出结果不一致，主要是因为 Library 生成的缓存不一致。在试验中，除了第一次删除试验，之后每次重新删除 Library ，再重新打开，后续工程打出来的 AssetBundle 包对比文件均一致了。

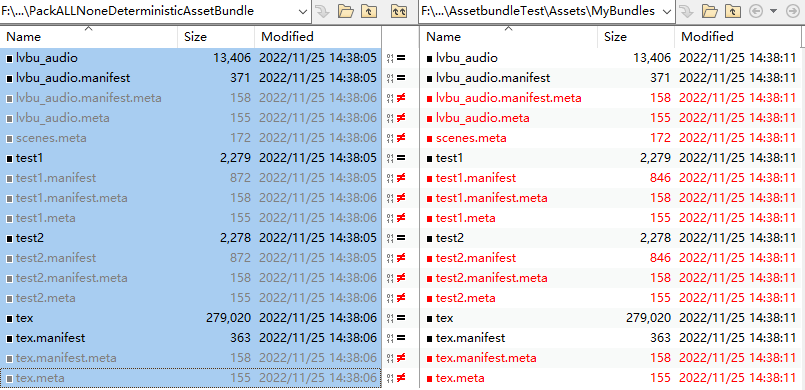

尝试在一个工程同时打出带 DeterministicAssetBundle 及不带该选项的资源包，结果最终生成的二进制 AssetBundle 资源包同样完全一致：

只有在单打某个资源时，该选项打出的资源包才会产生差异。

说明这个选项，至少在同一个环境下全打资源是不会对 AssetBundle 资源包产生任何影响的。

官方文档说明：

重新构建资源包时，资源包中对象的 ID 将在完成重新构建后 保持不变。
从 DeterministicAssetBundle 中加载内容也比一般资源包要慢。

那么这个选项究竟是起什么作用呢？有坏处，却没说明白好处。

官方的说明文档信息太少了，反复斟酌之后，偶然看到了说明的最后一行文字：

注意：此功能会始终启用。

...... 原来如此？难怪传入不传入，都没有影响。

后来又经过多方查找后，还看到有说找 Unity 官方确认，确定 Unity5.X 以后的确是默认加入的选项了：

https://answer.uwa4d.com/question/5a7a8b23847802258a065038

然后后续继续查找资料，在 Unity 官方论坛 Is the deterministic asset bundle option obsolete?
帖子也提到了同样的困惑，Unity 官方人员回答说该选项已经无效：

It's a bit of a mess, but yes, it's enabled permanently - the option has no effect.

但是为什么单打时，这个选项针对同一个资源，又会产生影响了？

测试单打资源显示：

BuildAssetBundleOptions.None: 54.7 KB (56,036 字节)
BuildAssetBundleOptions.DeterministicAssetBundle：54.7 KB (56,039 字节)

传入 DeterministicAssetBundle 选项时增加了 3 个字节大小，那么是否可以怀疑，单打时依然会有影响，官方说的『始终启用』仅针对全打资源的情况？

毕竟单打时的引用关系处理，跟全打也是有差异的。

所以这里可以总结为：该选项主要用于生成确定性 ID 以处理重新打包资源时依赖、引用关系，确保增量打包时没有真实修改的资源不会被重打。目前 Unity 全打接口已默认包含该项，且无论是否传入均不影响，单打资源时才会有影响且导致资源产生差异。

# 2）BuildAssetBundleOptions.DisableWriteTypeTree

禁用写入类型树。

根据相关介绍，这个为了给 Unity 跨版本之间做兼容性用的，在真机包出包版本与热更资源都是由一个版本出包情况下，这个选项可以考虑传入以优化性能。

禁用后可以降低包体和内存并提高加载效率，但是可能会造成 Unity 版本的兼容问题。

原理是根据序列化的字段进行反序列化，例如我们资源 meta 版本都有 serializedVersion ，以区分各个版本序列化选项情况，不同版本每个选项可能并不一致。

开启写入类型树时，Unity 在打 AssetBundle 时会先把数据内容的树状结构先写入一遍，然后再写入对应值，这样在加载 AssetBundle 时，先解析出字段的树状结构，然后与真机包包体的解析结构进对比，再解析实际数据值，处理缺失或多余字段，避免反序列化出错 (错位)。

如果不写入，那就是直接根据顺序去反序列化了，换了 Unity 版本字段可能就会反序列化错位，导致出现问题。

为了确定上述说法，可以进行一个简单的测试。

我用 Unity2018.4.36f1 打了两个 Cube.prefab AssetBundle 资源包，分为默认启用以及禁用，压缩模式为 不压缩：

然后在 Unity2021.3.6f1 中进行加载测试：

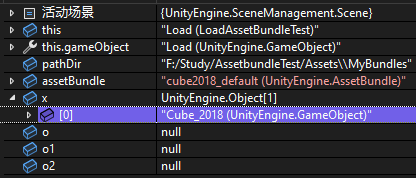

默认打包模式是可以直接读取的 (虽然按照名字加载失败了)，确实加载到了对应资源。
场景中也可以利用 GameObject.Instantiate(x[0] as GameObject); 正确实例化出来。

而换成加载 『cube2018_disablewritetypetree』则直接报错，提示：

The AssetBundle 'Assets\MyBundles\cube2018_disablewritetypetree' could not be loaded because it contains run-time classes of incompatible version. Rebuild the AssetBundle to fix this error.

对于上述测试，利用 AssetBundles-Browser 也可以直接看出问题，默认的可以预览 Cube 各项属性，DisableWriteTypeTree 的资源版本则报同样错误。

如图所示：

当然，这个兼容性也有代价，首先每个 AssetBundle 都得包含额外的 TypeTree 信息，加载 AssetBundle 资源时会先构建这个 TypeTree 结构，然后再解析字段，增加部分 CPU 和 内存消耗。

# 3）BuildAssetBundleOptions.ForceRebuildAssetBundle

默认为增量构建，基于上一次的打包结果，对发生变化的资源重新打包，若传入这个参数，会完全重新打一次。
经过测试，增量构建的关键点在于 Unity 为每个 AssetBundle 资源同时生成的 .manifest 文件。
注 1：删除文件的 .manifest 也会产生同样的效果。
注 2：我们项目的 AssetBundle 关系由自己维护，尝试打完了之后删除 .manifest 节省空间，发现会被重新全打一次。
注 3：关系总表的 .manifest 对其它资源不产生影响，只删除某个资源的 .manifest 就会导致该资源直接被重打。

# 4）DisableLoadAssetByFileName、DisableLoadAssetByFileNameWithExtension

禁用使用 名字加载，这两个选项只影响内置的 AssetBundle.LoadAsset 方法。

如通过 AssetBundle.LoadAllAssets 加载后根据名字判断依然可行。

文件名 + 扩展名会在加载成功后生成，取决于项目的 AssetBundle 资源具体加载方式，可以传入减少一点点内存占用。例如通过全路径或者 AssetBundleRequest allAssets 自己判断方式。

例如，我们通常通过 AssetBundle.LoadAllAssets (LoadAllAssetsAsync) 加载全部资源，然后管理，AssetBundle 自带的 LoadAsset 接口是不会使用的，此时就可以禁用名字加载。

测试代码：

string pathDir = System.IO.Path.Combine(Application.dataPath, "MyBundles");

AssetBundle assetBundle = AssetBundle.LoadFromFile(Path.Combine(pathDir, Name));

Object[] x = assetBundle.LoadAllAssets();

Object o = assetBundle.LoadAsset("Cube");

Object o1 = assetBundle.LoadAsset("Cube.prefab");

Object o2 = assetBundle.LoadAsset("Assets/Cube.prefab");

Debug.Log("OK2");

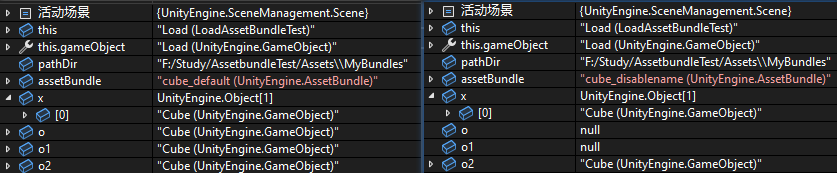

表现如下：

—————————————————————————————————————————

最后，简单测试一下各个不同选项打出来资源大小：

# 图片

LZMA：
tex_default:272 KB (279,003 字节)
tex_disablename：272 KB (278,994 字节)
tex_disablewritetypetree：271 KB (278,163 字节)
tex_disablewritetypetree_and_disablename：271 KB (278,147 字节)

Uncompress:
tex_default：466 KB (477,968 字节)
tex_disablename：466 KB (477,984 字节)
tex_disablewritetypetree：466 KB (477,904 字节)
tex_disablewritetypetree_and_disablename：466 KB (477,936 字节)

LZ4:
tex_default：302 KB (309,643 字节)
tex_disablename：302 KB (309,653 字节)
tex_disablewritetypetree：300 KB (308,172 字节)
tex_disablewritetypetree_and_disablename：300 KB (308,183 字节)

# Prefab

LZMA：
tex_default：54.7 KB (56,036 字节)
tex_disablename：54.7 KB (56,040 字节)
tex_disablewritetypetree：47.6 KB (48,775 字节)
tex_disablewritetypetree_and_disablename：47.6 KB (48,789 字节)

Uncompress:
tex_default：194 KB (198,880 字节)
tex_disablename：194 KB (198,896 字节)
tex_disablewritetypetree：116 KB (119,168 字节)
tex_disablewritetypetree_and_disablename：116 KB (119,200 字节)

LZ4:
tex_default：80.2 KB (82,141 字节)
tex_disablename：80.2 KB (82,148 字节)
tex_disablewritetypetree：62.1 KB (63,668 字节)
tex_disablewritetypetree_and_disablename：62.1 KB (63,678 字节)

可以发现实际测试下来，在资源包大小上 DisableWriteTypeTree 影响更大，特别是 Prefab 资源，不压缩减少了 60% 左右、LZ4 模式减少了 25% 左右大小，LZMA 也有 13%。
虽然对纯图片资源这种 (其它音效之类一样) 减少不会很明显 —— 差不多就 1KB 的样子，毕竟图片资源的 meta 项本身也不会太多。

相对来说禁止名字加载对资源包的大小基本就没什么影响了，顶多几个字节的差异 (甚至是增加大小)，不过据说 DisableLoadAssetByFileName、DisableLoadAssetByFileNameWithExtension
更多是减少运行时内存 —— 这一点在 官方文档 也有明确说明，更详细的内存方面的对比，后续我会再进行详细测试。

# 全打接口

关于全打接口，大概可以总结如下基本规则：

1. 资源与其引用资源都指定了不同的 AssetBunldeName ，会分别分离单打
2. 没有指定 AssetBunldeName，那么会跟引用它的对象打一个包
3. 没有指定 AssetBunldeName，存在多个对它的引用就会有多个副本，造成内存冗余

对于全打接口的工作原理，使用 AssetBundles-Browser 也可以比较清晰看出其关系。

设置对应的 AseetbundleName 之后，就会展示在 AssetBundles-Browser 中。

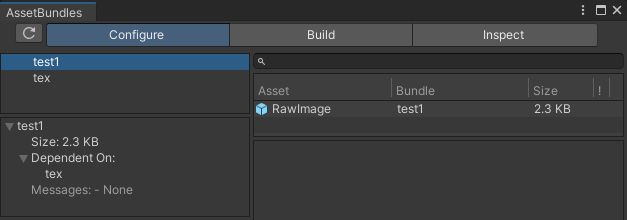

1. Prefab 和 图片设置不同 AseetbundleName：

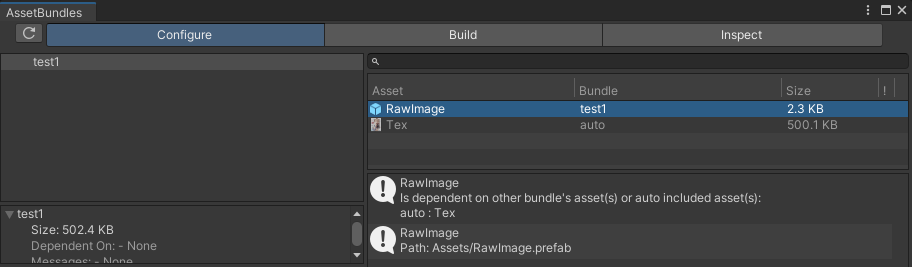

2. 只设置 Prefab AseetbundleName:

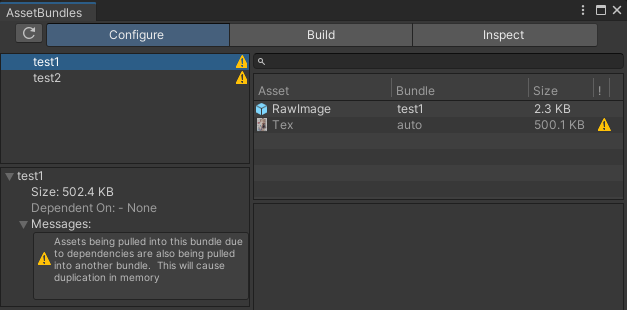

3. 不指定 AssetbunldeName，而又有多个对它产生引用的对象，AssetBundles-Browser 都会直接进行提示：

   若忽略提示，打包出来结果如下：

   两个 Assetbunlde 包就分别包含了两份同样的图片资源。

调用全打接口代码：

[MenuItem("AssetBundleTest/PackALL")]

public static void Pack()

{

    BuildPipeline.BuildAssetBundles(Path.Combine(Application.dataPath, "MyBundles"), BuildAssetBundleOptions.DeterministicAssetBundle, EditorUserBuildSettings.activeBuildTarget);

    AssetDatabase.Refresh();

}

• 对于上述设置一，会生成两个分别包含 RawImage (test1) 和 Tex (tex) 的 AssetBundle 资源包
• 对于上述设置二，会生成一个同时包含 RawImage 和 Tex 的 AssetBundle 资源包，名字为 『test1』
• 对于上述设置三，会生成两个同时包含 Prefab 和 图片的 AssetBundle 资源包，名字为 『test1』、『test2』

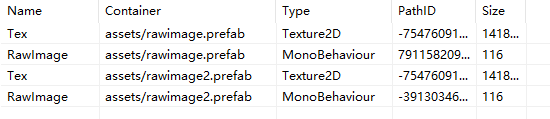

使用 AssetStudio 进行观察打出的 AssetBundle 资源包，可以验证与上述关系一致。

# 单打接口

单打接口实际规则，跟全打有一点差异。

总结规则如下：

1. 若只有主资源存在列表，无论引用资源是否有设置其它 AssetBundleName，其引用资源会自动与主资源打成一个包
2. 若将主资源及其引用资源都传入，且引用资源有自己的 AssetBundleName ，那么会分别根据各自的 AssetBundleName 单打
3. 若将主资源及其引用资源都传入，但引用资源没有设置自己的 AssetBundleName ，那么引用资源都打入主资源一个包里。(注：此处应当是因为触发了第一项规则)

与『全打资源』最大的区别，大概要数第一项：无论被引用资源是否设置自己的 AssetBundleName，只要这次单打没有传入引用资源，那么就会被打入主资源包里。

单打测试代码：

[MenuItem("AssetBundleTest/PackSelect(LZMA)")]

public static void PackSelectLZMA()

{

    PackSelect(BuildAssetBundleOptions.DeterministicAssetBundle);

}

private static void PackSelect(BuildAssetBundleOptions opt, string extName = null)

{

    Object o = Selection.activeObject;

    string path = AssetDatabase.GetAssetPath(o);

    AssetImporter importer = AssetImporter.GetAtPath(path);

    if (importer == null) return;

    AssetBundleBuild build = new AssetBundleBuild();

    build.assetBundleName = string.IsNullOrEmpty(extName) ? importer.assetBundleName : string.Concat(importer.assetBundleName, "_", extName);

    build.assetNames = new string[] { path };

    BuildPipeline.BuildAssetBundles(Path.Combine(Application.dataPath, "MyBundles"), new AssetBundleBuild[] { build }, opt, EditorUserBuildSettings.activeBuildTarget);

    AssetDatabase.Refresh();

}

以上述『PackSelect』代码及上述资源为例，为 『RaweImage』『RaweImage2』及『Tex』分别设置不同的 AssetBunldeName，调用 PackSelect 传入各自的 AssetBunldeName 及资源路径分别进行单打操作，结果：

主资源及其引用图片被打进了一个包里。

对比调用 『PackALL』 全打资源结果：

其中 test1、test2 均引用了 tex 资源，从大小上看即可表明单打接口资源是被分别单打的了。

—————————————————————————————————————————

若单打资源，同时传入了主资源和引用资源呢？

稍微修改一下『PackSelect』代码，使其可以单打所有『当前选中』的资源：

[MenuItem("AssetBundleTest/PackSelectALL")]

public static void PackSelectALL()

{

    Object[] o = Selection.GetFiltered<Object>(SelectionMode.Assets);

    AssetBundleBuild[] buildArray = new AssetBundleBuild[o.Length];

    AssetImporter importer;

    AssetBundleBuild build;

    for (int i = 0; i < buildArray.Length; i++)

    {

        importer = AssetImporter.GetAtPath(AssetDatabase.GetAssetPath(o[i]));

        build = new AssetBundleBuild();

        build.assetBundleName = importer.assetBundleName;

        build.assetNames = new string[] { importer.assetPath };

        buildArray[i] = build;

    }

    BuildPipeline.BuildAssetBundles(Path.Combine(Application.dataPath, "MyBundles"), buildArray, BuildAssetBundleOptions.DeterministicAssetBundle, EditorUserBuildSettings.activeBuildTarget);

    AssetDatabase.Refresh();

}

刚开始研究这个单打接口，或许会写出这种单打当前选中所有资源的代码，然后总结出错误的结论 (比如说我)：若传入两个没有引用关系的资源，但是都为同一个 assetBundleName，单打会报错，只会生成其中一个资源的 assetBundle 包。

但要是深入一点测试、思考一下，就会发现这种写法是有问题的。

问题在哪儿呢？

首先尝试上述代码执行，选中两个设置了同一个 assetBundleName 的资源后，调用结果：

Trying to add file F:/Study/AssetbundleTest/Assets/MyBundles/tex.manifest to the list of ouptut files in the build report, but a file at that path has already been added.

意思是添加的文件重复了，但明显资源名字是不同的，那问题可能就是在 assetBundleName？

然后往参数那边看，每一个 AssetBundleBuild 中的 assetNames 参数实际上是一个『数组』，也就是一系列的资源路径，所以对于单打接口，每个 AssetBundleBuild 都是独立的，它不会自动去判断传入的总列表中是否有重复的标签，因此需要我们手动去重：把同一个标签，重复的合并在一个结构中。

修改后代码如下：

[MenuItem("AssetBundleTest/PackSelectALL")]

public static void PackSelectALL()

{

    Object[] o = Selection.GetFiltered<Object>(SelectionMode.Assets);

    List<AssetBundleBuild> assetBundleBuilds = new List<AssetBundleBuild>(o.Length);

    AssetImporter importer;

    AssetBundleBuild build;

    int index;

    for (int i = 0; i < o.Length; i++)

    {

        importer = AssetImporter.GetAtPath(AssetDatabase.GetAssetPath(o[i]));

        // 判断是否存在重复

        index = assetBundleBuilds.FindIndex((x) => x.assetBundleName == importer.assetBundleName);

        if (index == -1)

        {

            build = new AssetBundleBuild();

            build.assetBundleName = importer.assetBundleName;

            build.assetNames = new string[] { importer.assetPath };

            assetBundleBuilds.Add(build);

        }

        else

        {

            // 重复，则添加进去

            build = assetBundleBuilds[index];

            string[] newAssets = new string[build.assetNames.Length + 1];

            newAssets[0] = importer.assetPath;

            System.Array.Copy(build.assetNames, 0, newAssets, 1, build.assetNames.Length);

            build.assetNames = newAssets;

            assetBundleBuilds[index] = build;

        }

    }

    BuildPipeline.BuildAssetBundles(Path.Combine(Application.dataPath, "MyBundles"), assetBundleBuilds.ToArray(), BuildAssetBundleOptions.DeterministicAssetBundle, EditorUserBuildSettings.activeBuildTarget);

    AssetDatabase.Refresh();

}

再次尝试，同一个 AssetBunldeName 没有引用关系的几个资源，顺利被打入同一个 AssetBundle 资源包。

# 动画资源

昨天主程会提到了动画脱壳，简单试一下资源包大小：

上述分别为：

anim_off：带 FBX 动画，关闭 Anim.Compression
animall：带 FBX 动画，Anim.Compression 为默认的 KeyFramReduction
animreopt：不带 FBX 动画，Anim.Compression 为默认的 KeyFramReduction
animreduce：不带 FBX 动画，Anim.Compression 为 Optimal

# 总结

调用全打资源接口时：

1. 资源与其引用资源都指定了不同的 AssetBunldeName ，会分别分离单打
2. 没有指定 AssetBunldeName，那么会跟引用它的对象打一个包
3. 没有指定 AssetBunldeName，存在多个对它的引用就会有多个副本，造成内存冗余

调用单打资源接口时：

1. 若只有主资源存在列表，无论引用资源是否有设置其它 AssetBundleName，其引用资源会自动与主资源打成一个包
2. 若将主资源及其引用资源都传入，且引用资源有自己的 AssetBundleName ，那么会分别根据各自的 AssetBundleName 单打

取决于项目资源加载管理，可采用的优化选项：DisableWriteTypeTree、DisableLoadAssetByFileName、DisableLoadAssetByFileNameWithExtension

例如，像我们项目通过 AssetBundle.LoadAllAssets (LoadAllAssetsAsync) 加载全部资源，然后管理，AssetBundle 自带的 LoadAsset (Name) 接口是不会使用的，此时就可以禁用名字加载。(正常情况下加载一个资源，一般来说也是使用完整路径的)

另外，通常出包以及出热更包必然也是同一个 Unity 版本 (应该不可能有 『项目还在线上就去动 release 分支 Unity 版本』的操作吧)，此时可以禁用写入类型树以优化内存及加载。

其它：DeterministicAssetBundle 经测试与多方对比，可以认为全打资源默认始终包含该选项，仅单打资源时该项会对资源产生额外影响。(这大概也是为什么同为『始终启用』的 CollectDependencies 被标记为弃用，但它没有 —— 大概就是因为 DeterministicAssetBundle 对于单打该选项还有效)

参考文档：

• BuildPipeline.BuildAssetBundles
• AssetBundles-Building
• Asset 的一生
• Unity AssetBundle 爬坑手记
• AB 增量打包问题

• Is the deterministic asset bundle option obsolete?

• DeterministicAssetBundle
• DisableLoadAssetByFileName
• assetbundles-and-dependencies
