众所周知，现在网络通信的时候，协议之间一般都会进行加密，以防第三方抓包等进行破解。再不济也会进行异或混淆。在这里我就记录一下自己的一个网络框架『CrySimpleNet』进行协议加密的结构。

# 0x01

CrySimpleNet 开发的初衷，主要是当年接手公司项目维护之后，意图实现一套『远程打包』。

比如，在自己的机器上，使用一个客户端，点击对应选项，就可以自动在打包机上调用 Unity3D 进行相应操作：如自动合并 SVN 打热更、更新项目出包等等。

这个网络框架的目的是：使得打包者可以直接调用客户端，通知 Windows 打包机进行各项操作，Android 打包就简单，直接全是 Windows 打包机操作就行了，最多不过在让 Unity 导出项目之后，需要再额外调用 Android Studio 进行最终打包。
不过 IOS 项目打包则需要在导出 Xcode 工程后，将工程数据传输到 Mac 打包机调用 Xcode 进行最终打包。此不多言。

不过后面在实现网络方面功能、然后测试了框架文件传输效果后，被告知打包机不能被直连：因为担心网络安全；因此这个计划就放弃了。
后期打包主要操作和工具还是做到了 UnityEditor 中。

还好这个框架在实现的时候，就考虑了重用性，核心库不管是放 Unity，还是放 WPF 都可以用。现在用不上，以后说不准哪里还能用到。
毕竟自己实现的东西，跟网上随便找的框架，用起来可不一样。

放了这么些时日，想起当初对协议传输加密方面，只简单实现了 异或混淆、压缩等操作，加密性应该算是比较低的。包括数据包完整性校验也没做，于是花了点时间，将其补上了。

# 0x02

加密结构：异或加密【RSA 加密标志 (1)|RSA 加密【MD5 校验位 + 压缩位 | 实际数据 | MD5 校验数据 (16 位或者 0)】】

由于协议结构是个人琢磨的，若有不足还请指正。

其操作顺序为：

  1. 首先判断是否压缩：数据包大小超出压缩上限
  2. 若需要压缩，则将原数据压缩成一个新的比特数组
  3. 创建一个包括 MD5 标志、压缩标志和目前数据包长度 大小的新数组
  4. 数组第 0 位写入 MD5 校验标志及压缩标志 (之所以写入 MD5 标志位，是因为 MD5 校验做成了可通过配置进行开启或关闭)
  5. 写入实际数据
  6. 写入 MD5 校验数据 (如果有的话)
  7. RSA 加密：写入 RSA 标志位，写入加密数据 (同样可通过配置开启或关闭)
  8. 异或混淆

解密顺序则通过相反顺序操作进行。

  1. 异或混淆解密
  2. 判断是否 RSA 加密，并进行解密
  3. 取出 MD5 标志、取出压缩标志
  4. 取出老的 MD5 码
  5. 取出实际数据
  6. 判断是否进行 MD5 校验，若有则计算实际数据 MD5，并与老的 MD5 码对比
  7. 判断是否压缩、解压缩

代码如下：

s
/// <summary>
/// 加密
/// 加密结构：异或加密【RSA 加密标志 (1)|RSA 加密【MD5 校验位 + 压缩位 | 实际数据 | MD5 校验数据 (16 位或者 0)】】
/// </summary>
/// <param name="bytes"></param>
/// <param name="compress"> 是否压缩 & lt;/param>
/// <param name="rsaEncrypt"> 是否 rsa 加密 & lt;/param>
/// <returns></returns>
public static byte[] ByteEncryption(byte[] bytes, bool compress = true, bool rsaEncrypt = false)
{
    byte[] compressBytes = bytes;
    // 压缩
    if (compress)
        compressBytes = Compress(compressBytes);
    // 写入标志
    // 注：MD5 加密，则位数为 16 位 MD5+MD5 标志位 @压缩标志位
    //      否则为 MD5 标志位 @压缩标志位
    byte[] tempBytes = new byte[(Config.IsProtoMD5Verification ? compressBytes.Length + 16 : compressBytes.Length) + 1];
    int index = 0;
    //byte 类型标志位最大支持 7 个：byte b = 1 << 1 | 1 << 2 | 1 << 3 | 1 << 4 | 1 << 5 | 1 << 6 | 1 << 7=254;
    int flagByte = 0;
    // 写入 MD5 校验位
    flagByte |= (Config.IsProtoMD5Verification ? 1 : 0) << 1;
    // 写入压缩位
    flagByte |= (compress ? 1 : 0) << 2;
    tempBytes[index++] = (byte)flagByte;
    // 写入实际数据
    compressBytes.CopyTo(tempBytes, index);
    index += compressBytes.Length;
    // 写入 MD5 校验数据
    if (Config.IsProtoMD5Verification)
    {
        CalcMD5(compressBytes).CopyTo(tempBytes, index);
        index += 16;
    }
    // 内容 加密
    tempBytes = EncryptRawContent(tempBytes, rsaEncrypt);
    // 混淆
    for (int i = 0; i < tempBytes.Length; i++)
    {
        tempBytes[i] ^= Config.XorKey;
    }
    return tempBytes;
}
/// <summary>
/// 解密
/// </summary>
/// <param name="bytes"></param>
/// <returns></returns>
public static byte[] ByteDecrypt(byte[] bytes)
{
    // 解混
    for (int i = 0; i < bytes.Length; i++)
    {
        bytes[i] ^= Config.XorKey;
    }
    // 内容解密
    bytes = DecryptRawContent(bytes);
    int index = 0;
    // 读取标志位信息
    byte flagByte = bytes[index++];
    // 读取 MD5 校验标志
    bool isMd5Verify = (flagByte & 1 << 1) != 0;
    // 读取压缩标志
    bool isCompress = (flagByte & 1 << 2) != 0;
    //MD5 校验数据保存在最后，这里如果有的话就要删掉
    int contentLength = bytes.Length - index;
    contentLength = isMd5Verify ? contentLength - 16 : contentLength;
    byte[] rawBytes = new byte[contentLength];
    Array.Copy(bytes, index, rawBytes, 0, contentLength);
    index += contentLength;
    if (isMd5Verify)
    {
        byte[] md5Bytes = new byte[16];
        Array.Copy(bytes, index, md5Bytes, 0, md5Bytes.Length);
        byte[] nowMd5 = CalcMD5(rawBytes);
        for (int i = 0; i < md5Bytes.Length; i++)
        {
            if (md5Bytes[i] != nowMd5[i])
            {
                Log.Error($"MD5校验失败！原：{md5Bytes.ToString()} ==> 现{nowMd5}");
                return null;
            }
        }
        index += 16;
    }
    byte[] oringinByte = rawBytes;
    // 解压缩
    if (isCompress)
        oringinByte = Decompress(oringinByte);
    return oringinByte;
}
以上便是整个加密结构。
# 0x03
加密结构中，加解密顺序操作即可，并无难点。需要注意的是 RSA 加密的问题，这里我是单独抽出了一个方法，方便排版和处理。
因为 RSA 加密需要秘钥，一般来说，加密者使用公钥，接收者使用私钥，成对进行。
因此在个人的设计中，需要有两组秘钥：
  • 服务器公钥 - 客户端私钥
  • 服务器私钥 - 客户端公钥
分别用于客户端与服务器相对发送、接收的加密、解密。
但是，RSA 加密明文长度是有限制的：根据资料显示，一个公钥加密的明文长度，等于秘钥长度减 11 字节。
其中 11 字节是 RSA 算法需要占用的空间。
即，若秘钥长度为 1024 位，则明文长度最大支持 1024/8-11=117 字节 (1 字节 = 8 位，秘钥单位是位)
同时，明文加密后的长度，一定会等于秘钥长度。
因此采取了分块解密的方式。
假设秘钥长度为 1024 位，则
  • 数据块一块最多占用 maxSzie=1024/8=128Byte
  • 明文一块最多占用 maxCap=maxSzie-11=117Byte
主要操作是：
  1. 判断需要加密的内容，字节数是否大于 117Byte，如果小于，直接加密返回即可。
  2. 若数据大于 117Byte，则根据 总量 / 117 并向上取整，获取分块数量。
    之所以向上取整，是因为如果有余数，那么代表按照 117Byte 进行分割会有剩余字节，最后一个数据块必然是小于 117Byte 的。
  3. 根据得出需要分块的数量 N，创建加密后总数据数组 (size=N*maxSzie) 容器。
  4. 进行 for 循环，不断加密不断填充，完成加密。
代码如下：
s
/// <summary>
/// RSA 加密
/// </summary>
/// <param name="val"></param>
/// <returns></returns>
public static byte[] EncryptRSA(byte[] val)
{
    if (_rsaEncrypt == null)
    {
        _rsaEncrypt = new RSACryptoServiceProvider();
        _rsaEncrypt.FromXmlString(Config.RSAPublicKey);
    }
    //Rsa 加密最大允许秘钥长度 - 11 的加密内容
    // 例如 1024/8=128 个字节 - 11=117 字节
    // 因此需要分割加密
    int maxSize = _rsaEncrypt.KeySize / 8;
    int maxCap = maxSize - 11;
    if (val.Length > maxCap)
    {
        int num = (int)Math.Ceiling(val.Length / (float)maxCap);
        // 最终数据
        byte[] finalBytes = new byte[num * maxSize];
        // 每一片的实际数据
        byte[] piceRawBytes;
        for (int i = 0; i < num; i++)
        {
            int index = i * maxCap;
            piceRawBytes = new byte[val.Length - index > maxCap ? maxCap : val.Length - index];
            Array.Copy(val, index, piceRawBytes, 0, piceRawBytes.Length);
            byte[] bytes = _rsaEncrypt.Encrypt(piceRawBytes, false);
            bytes.CopyTo(finalBytes, i * maxSize);
        }
        return finalBytes;
    }
    return _rsaEncrypt.Encrypt(val, false);
}
由于分块之后，最后一块的数据内容不规则，因此需要特殊处理一下最后一块的数据。
解密方式则通过类似操作进行，分块解密，然后统一合并，形成最终明文数据：
s
/// <summary>
/// RSA 解密
/// </summary>
/// <param name="val"></param>
/// <returns></returns>
public static byte[] DecryptRSA(byte[] val)
{
    if (_rsaDecrypt == null)
    {
        _rsaDecrypt = new RSACryptoServiceProvider();
        _rsaDecrypt.FromXmlString(Config.RSAPrivateKey);
    }
    //Rsa 加密最大允许秘钥长度 - 11 的加密内容
    // 例如 1024/8=128 个字节 - 11=117 字节
    // 因此需要分割解密
    int maxSize = _rsaDecrypt.KeySize / 8;
    int maxCap = maxSize - 11;
    // 大于秘钥最大支持长度，估计是分割过的内容
    if (val.Length > maxSize)
    {
        int num = val.Length / maxSize;
        using (MemoryStream stream = new MemoryStream())
        {
            byte[] lockBytes = new byte[maxSize];
            for (int i = 0; i < num; i++)
            {
                Array.Copy(val, i * maxSize, lockBytes, 0, lockBytes.Length);
                byte[] unlockBytes = _rsaDecrypt.Decrypt(lockBytes, false);
                stream.Write(unlockBytes, 0, unlockBytes.Length);
            }
            return stream.ToArray();
        }
    }
    return _rsaDecrypt.Decrypt(val, false);
}
不可否认的是，RSA 加密及分块加解密这种方式肯定也会给性能带来影响。
不过现在还是以安全为准，而且结构在这儿，就算更换加密方式也是很简单的。

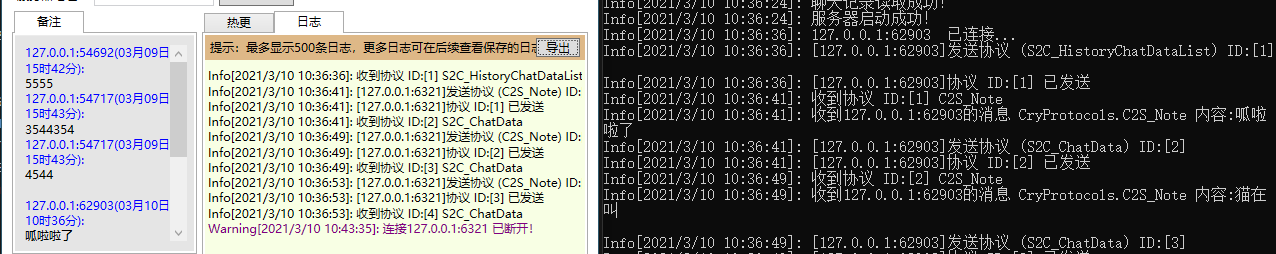

增加数据 MD5 校验及 RSA 加密后，调用 GenerateRsaKey 方法生成一对公钥及私钥，进行简单的通信测试
(正常情况应该生成两对，服务器及客户端相对配置，这里为了方便就直接用一对进行测试了，双方都使用同一对公钥私钥进行加解密)
内容能够正常传输，未发现问题，说明加解密正常。
效果
