# 前言

这周被项目主管拉过去谈了一次话，提到这一年多的的进步之类的问题，说我算是进步很大的了 —— 顿时感觉心情 UPUP 的，相比之前被老板说的没进步之类的话打击后，觉得平复多了。另外还谈到了 Shader 之类的问题，还问我感不感兴趣之类的？这当然回答 “是” 了，毕竟现在至少一般应用的话，自我感觉都是没问题的了，不过，我依然没有自大地说：我已经会了，有什么需要的吗？

毕竟，我目前只是算会用了而已，高级点的，恐怕也依然不足。而且最主要是，不清楚究竟会有什么样的要求？万一刚说自己会，然后叫你实现什么却又不行，那就尴尬了.... 所以保险起见，想想还是大成之后再透露吧。

最近一直在研究数学，于是决定暂且回到 Shader 上，这儿，就回顾一下基础，分析一下基本光照模型。

基本光照模型，一般由三种颜色合成：环境光、漫反射及镜面高光。

所以公式一般为： $Color\_{final}=Color\_{ambient}+Color\_{diffuse}+Color\_{specialer}$
下面会一个个解释。

# 环境光

# 简述

这里指的环境光并非物理意义上的那种 (因为目前而言，实时处理是一个几乎不可能的任务)，而是指模仿这样的效果，简单使用一个设定好的固定颜色，并让所有物体都被它进行 “照明”，所以也被称作 “全局漫反射”。一般来说，都是直接将颜色与物体本身的颜色进行混合产生。

# 实现

而在 Unity 的 Shader 中，则是提供了一个内置变量 UNITY_LIGHTMODEL_AMBIENT 作为环境光颜色。而且这个颜色可以在 Unity 的编辑器 ->Lighting 中配置。
代码如下所示 (默认物体颜色为白色)：

	fixed4 frag (v2f i) : SV_Target
	{
		float4 color=float4(1,1,1,1);
		float4 ambColor=color*UNITY_LIGHTMODEL_AMBIENT;

		float4 finalColor=ambColor;
		UNITY_APPLY_FOG(i.fogCoord, finalColor);
		return finalColor;
	}

![效果](/blogimages/oldpictures/2016.5.22-1_Ambient Color.JPG)

# 漫反射

# 简述

漫反射计算了光线与物体顶点的角度，然后对物体颜色做相应的衰减。

简单来说，它的概念就是：顶点法线与入射光线越角度越一致，那么颜色就越亮，反之则越暗。这个功能简单依靠点积实现，如果结果为负，则将其置为 0，即背光面的最终颜色将会变成 0 (所以如果只有漫反射的话，背光面就只会是黑的，因此才会有前面的环境光)。

公式也是很简单：

$Color_{diff}=max(0,(N \cdot L)) \times Color_o$

# 实现

在 Shader 中，因为需要用到法线，因此我们必须在定义的结构体上加上法线相关的语义绑定：

struct appdata
{
	float4 vertex : POSITION;
	float4 normal:NORMAL;
};

然后在顶点程序中，还需要将法线及顶点坐标转换至世界空间，并将其传入片段程序进行计算。当然这儿直接在顶点程序计算，然后通过插值获得最后结果也是可以的，不过从理论上来说，效果会比在片段中进行计算要差那么一点点 (如果是低模的，那就不止差一丁半点了)... 所以这儿我选择将数据传入片段程序，然后再行计算。

所以首先在传入片段程序的结构体 v2f 中添加两个参数，用于存放法线及光源方向：

	float3 N:TEXCOORD0;
	float3 L:TEXCOORD1;

然后在顶点计算中进行赋值：

	float3 wPos=mul(_Object2World,v.vertex).xyz;

	o.N=mul(float4(v.normal,0),_World2Object).xyz;
	o.L=_WorldSpaceLightPos0.xyz;

需要注意的是对法线的转换，因为对法线的转换时不能使用与顶点一样的矩阵进行的，而是使用世界矩阵转置的逆矩阵进行，我们通过右乘世界矩阵的逆矩阵实现。至于原因的话，百度一下应该就可以找到比较详细解释，这只是提示一下而已。

然后在片段程序中，使用法线与光源方向计算漫反射，并添加到最后的颜色贡献中：

	float4 diffColor=color*max(0,dot(normalize(i.N),normalize(i.L)))*_LightColor0;

	float4 finalColor=ambColor+diffColor;

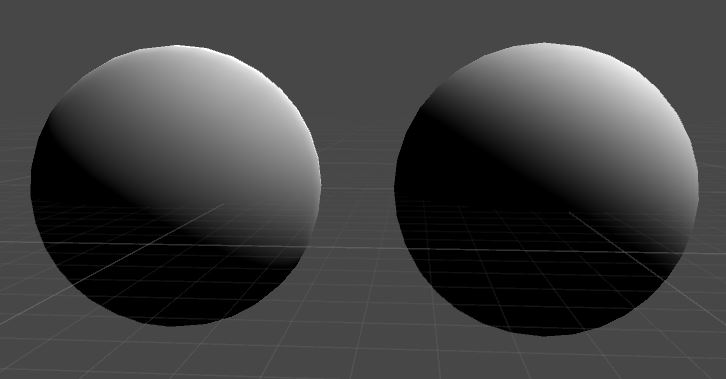

效果(左边是Unity自带的Shader，左边是我们自定义的)

# 镜面反射

# 简述

一般在比较光滑的表面，我们都会注意到一些高光，并且随着我们视线角度的不同，都会产生一定的变化，而且，几乎所有物体都是具有这个属性的。比如说，现在盯着你的键盘看一下，每个按键上边，是不是都有一点油亮的感觉呢？而且低一下头、转一下头，这些发亮区域还会发生变化。

这就是镜面反射。

由此我们也可以清楚地知道，首先它肯定是与我们视线相关，其次，与物体表面的光滑程度相关，最后，当然就是与光线相关了。这东西其实也是属于经验公式，即并不完全符合物理，但却可以带来相似的视觉效果。刚才我们通过 “体验”，应当大约明白这是个什么样子了吧？

# 推导

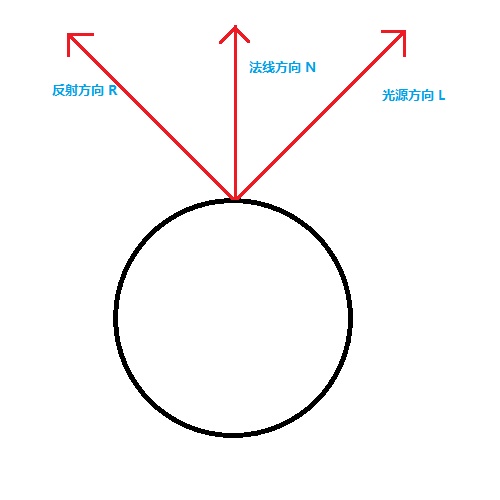

先看一下图 (手绘的，不要在意细节)：

镜面反射

相比其它的计算方式，镜面反射主要就是反射向量 R 计算起来比较麻烦一点。
因为很久以前听说，市面上挺流行考这个问题的，所以当年还是仔细研究过的，毕竟背公式什么的，就太 Low 了，要画个草图，就明白过程才是。那么，让我们来仔细推导一下吧，要知道这算还算是图形学里边比较简单的了。

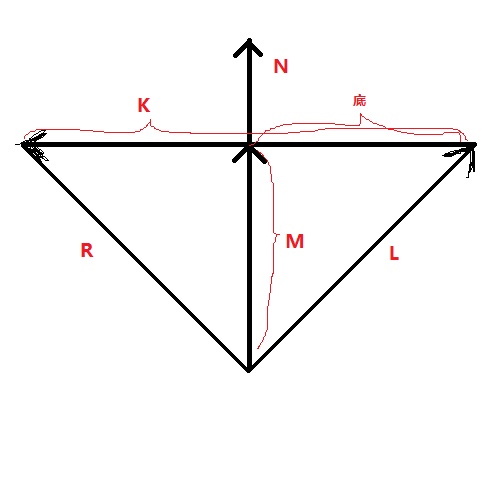

在上面的那个简图中，我们可以把这三个方向向量看作两个三角形提取出来，如图所示：

三角形

那么，我们只需要先计算出这个 “大三角形” 的 “底” 的向量，无论是 R 到 L 还是 L 到 R 的方向，都可以通过 L 与其计算出最后的 R。那么，这儿我就设 L 到 R 方向的 “底” 为 K，那么 $R=L+K$ 。
OK，大致方向就是这样了，那么第一个就是计算光源 L 在法线 N 上的投影 (我们设其为 M)，也就是这两个三角形的 “高”，之后即可通过 M-L 计算出其中一个三角形的 “底” 向量，将这个 “底” 乘以 2，就是光源到 R 的向量。首先，我们都知道 $A \cdot B=|A||B|Cos\theta$ ，同时由于我们这儿计算的向量都是经过规范化的，如此 $|A||B|=1$ ，就可以直接略过了。
剩下的 $Cos\theta$ 就是 M 的长度，这时候，只需要再乘以法向量 N，就计算出向量 M 了。
然后

$(M-L) \times 2=K$

$K+L=R$

即最终公式为：

$((L \cdot N) \times N-L) \times 2+L=R$

化简之后可得：

$2N \times (L \cdot N)-L=R$

这就是经典的 Phong 模型计算公式了 —— 才怪 —— 要知道我们这才刚计算出反射向量呢，接下来就是将反射 R 实际运用起来了。
刚开始我们就提到过，镜面反射肯定与视线也是相关的，也就是我们看过去的方向和反射光线的方向，即取决于反射向量 R 与视线 V 的夹角，跟上边的漫反射 N 与 L 的关系有点类似：当两者方向越接近时越亮，反之则越暗，不过多了一个高光指数用于控制高亮区域大小之类的。

公式如下：

$Color_{specialer}=Color_{reflect}*(V \cdot R)^{power}$

# 实现

# Phong 模型

如果已经明白了原理的话，那么实现起来，就相当简单了。
上面实现漫反射过程中，已经将光源方向机法线方向都传入了片段程序，因为镜面高光的实现还需要一个 “视线”，也就是相机的方向，在 Unity 中，则可由内置变量 “_worldSpaceCameraPos” 提供。

为了向片段程序再传入一个视线方向，所以得在结构体 v2f 中再加一个参数：

float3 V:TEXCOORD2;

然后在顶点程序中，因为主要计算在片段程序中，所以也是一句代码搞定：

o.V=_WorldSpaceCameraPos-wPos;

来到片段程序，首先将相机方向进行归一化处理，然后通过上述公式计算反射向量 R，并通过 Phong 公式计算最终镜面高光。最后，将所有的颜色加上去：

float3 V=normalize(i.V);
float3 R=normalize(2*N*(dot(N,L))-L)
float4 specColor=_SpColor*pow(saturate(dot(V,R)),_SpPower);

float4 finalColor=ambColor+diffColor+specColor;

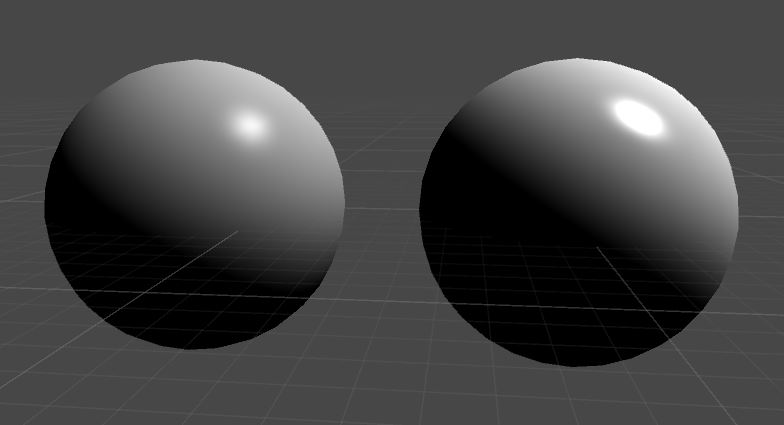

效果：

镜面反射效果(左StandarShader，左边是我们自定义的)

这个光似乎显得太 “硬” 了... 所以可以在最后计算出来的镜面高光中，乘上一个值对其进行缩放：

float4 specColor=_SpColor.a*_SpColor*pow(saturate(dot(V,R)),_SpPower);

在这儿我使用了镜面颜色的 Alpha 值作为这个参数，之所以这样，跟 Unity5 内置的高光相比，显得太过难看，而且有些版本的镜面高光就有这个缩放参数。它可以将其柔和化。另外使用 Alpha 则是因为它在整个计算中根本没用，本着性能和废物利用的想法，就把它当作缩放参数来调整了。

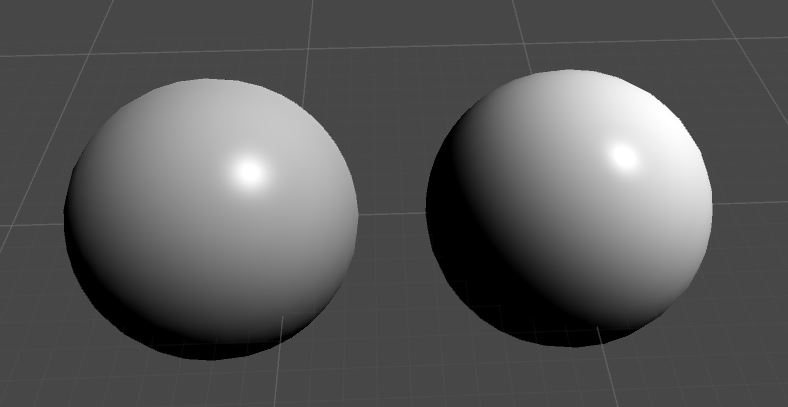

效果：

镜面反射效果2(左StandarShader，左边是我们自定义的)

另外，其实计算反射的方法，CG 中就已经内置了函数 “reflect (R,N)” 进行计算，主要注意传入的光源参数是指光源到顶点的方向就可以了。

# Blinn 模型

上面的是 Phong 模型，另外还有一个 Blinn 模型也是用来计算镜面高光的，公式如下：

$H=L+V$

$Color_{specialer}=Color_{reflect}*(H \cdot N)^{power}$

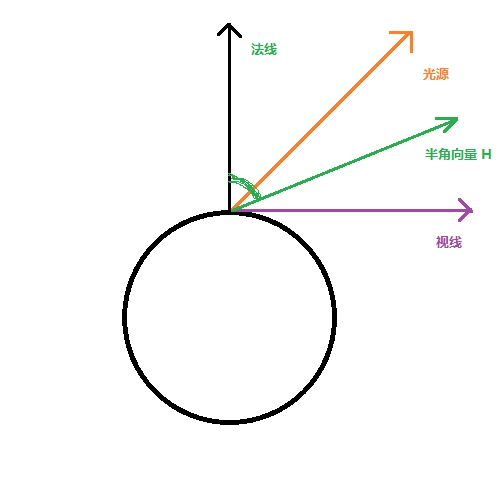

可以稍微看看在下的拙图：

Blinn描绘

其中 H 是半角向量，指的是光源方向和视线的中间向量，除了其中点乘的两个参数换了，其它的跟 Phong 模型基本一致。不过由于半角向量的计算比 Phong 模型的反射向量 R 计算少了些计算步骤，所以性能上会好些，另外的区别自己比较下就知道了 (后面我会上源码，大家可以取消相应的注释进行测试)。

代码：

float4 specColor=_SpColor.a*_SpColor*pow(saturate(dot(N,normalize(L+V))),_SpPower);

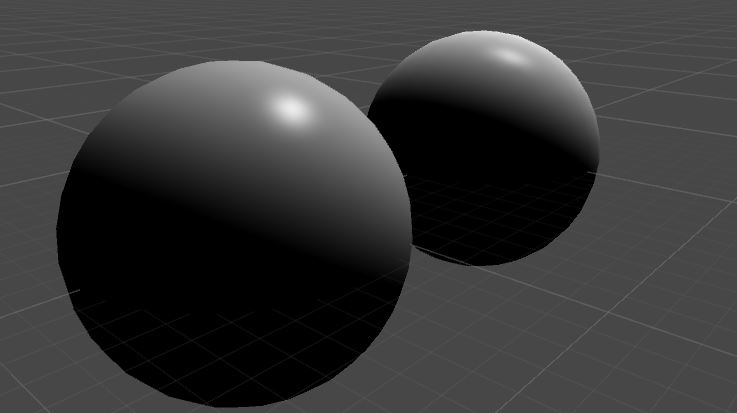

其实我觉得 Unity5 内置的 Standard Shader 就是使用的 Blinn 模型，我还是上一张比较能看出区别的侧视图吧：

Phong模型与Blinn模型比较(左StandarShader，左边是我们自定义的)

看出区别了吗？

# 点光源处理

最后的最后，就是对点光源的处理了。
之前那些处理过程，在 Unity 中都只针对第一个平行光源有效，所以为了支持点光源的话，还得多做一些处理。不过也都是些比较简单小改造。

在 Unity 中，点光源的渲染是通过在 Shader 中叫做 “ForwardAdd” 的第二个 Pass 进行，之前的我们的工作只能算是完成了第一个 Pass，也就是 “ForwardBase”。不过也不用担心，这两个 Pass 的内容区别也不是很大，只需要在前面的第一个 Pass 中进行些许修改，就可以挪到第二个 Pass 中了。这也是 Unity 的设定，而我们只需在 Pass 当先的 LightModel 设定好，那么它就可以工作了。

另外，我们要知道点光源与平行光源是不一样的！

最大的不同就是：点光源是有距离，而平行光在游戏中，是不算距离的。那么在此，计算点光源的时候，就得通过计算点光源的距离，而对其照明进行衰减。我们可以直接通过计算光源的距离，然后传入片段程序：
结构体 v2f 加入衰减值：

float atten:TEXCOORD3;

计算衰减 (注意与平行光计算的不同之处)：

o.L=_WorldSpaceLightPos0.xyz-wPos;
o.atten=1/length(o.L);

还有一点需要注意的就是，第二个 Pass 当先还需要使用 Blend 命令使其与第一个 Pass 计算出来的结果混合。

Blend One One

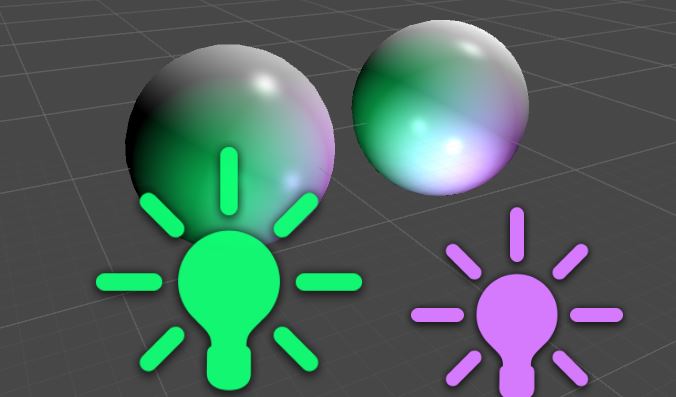

效果：

加入点光源支持效果(左StandarShader，左边是我们自定义的)

# 源码

//Author:CWHISME
//Date:2016.5.22
//Decription:基本光照模型
Shader "CWH/Base Light Model"
{
	Properties
	{
		_SpColor ("Specialer Color", COLOR) = (1,1,1,1)
		_SpPower("Specialer Power",FLOAT)=1
	}

	SubShader
	{
		Tags { "RenderType"="Opaque" }
		LOD 100

		Pass
		{
			Tags{"LightMode"="ForwardBase"}
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			// make fog work
			#pragma multi_compile_fog

			#include "UnityCG.cginc"
			#include "Lighting.cginc"

			uniform float4 _SpColor;
			uniform float _SpPower;

			struct appdata
			{
				float4 vertex : POSITION;
				float3 normal:NORMAL;
			};

			struct v2f
			{
				UNITY_FOG_COORDS(1)
				float4 vertex : SV_POSITION;
				float3 N:TEXCOORD0;
				float3 L:TEXCOORD1;
				float3 V:TEXCOORD2;
			};

			v2f vert (appdata v)
			{
				v2f o;
				o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);

				float3 wPos=mul(_Object2World,v.vertex).xyz;

				o.N=mul(float4(v.normal,0),_World2Object).xyz;
				o.L=_WorldSpaceLightPos0.xyz;
				o.V=_WorldSpaceCameraPos-wPos;

				UNITY_TRANSFER_FOG(o,o.vertex);
				return o;
			}

			fixed4 frag (v2f i) : SV_Target
			{
				float4 color=float4(1,1,1,1);
				float4 ambColor=color*UNITY_LIGHTMODEL_AMBIENT;

				float3 N=normalize(i.N);
				float3 L=normalize(i.L);
				float3 V=normalize(i.V);
				float4 diffColor=color*max(0,dot(N,L))*_LightColor0;
				float3 R=normalize(2*N*(dot(N,L))-L);
				//float4 specColor=_SpColor.a*_SpColor*pow(saturate(dot(N,normalize(L+V))),_SpPower);
				float4 specColor=_SpColor.a*_SpColor*pow(saturate(dot(V,R)),_SpPower);

				float4 finalColor=ambColor+diffColor+specColor;
				UNITY_APPLY_FOG(i.fogCoord, finalColor);
				return finalColor;
			}
			ENDCG
		}

		//计算点光源
		Pass
		{
			Tags{"LightMode"="ForwardAdd"}
			Blend One One
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag

			#include "UnityCG.cginc"
			#include "Lighting.cginc"

			uniform float4 _SpColor;
			uniform float _SpPower;

			struct appdata
			{
				float4 vertex : POSITION;
				float3 normal:NORMAL;
			};

			struct v2f
			{
				float4 vertex : SV_POSITION;
				float3 N:TEXCOORD0;
				float3 L:TEXCOORD1;
				float3 V:TEXCOORD2;
				float atten:TEXCOORD3;
			};

			v2f vert (appdata v)
			{
				v2f o;
				o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);

				float3 wPos=mul(_Object2World,v.vertex).xyz;

				o.N=mul(float4(v.normal,0),_World2Object).xyz;
				o.L=_WorldSpaceLightPos0.xyz-wPos;
				o.atten=1/length(o.L);
				o.V=_WorldSpaceCameraPos-wPos;

				return o;
			}

			fixed4 frag (v2f i) : SV_Target
			{
				float4 color=float4(1,1,1,1);
				float4 ambColor=color*UNITY_LIGHTMODEL_AMBIENT;

				float3 N=normalize(i.N);
				float3 L=normalize(i.L);
				float3 V=normalize(i.V);
				float4 diffColor=color*max(0,dot(N,L))*_LightColor0*i.atten;
				float3 R=normalize(2*N*(dot(N,L))-L);
				//float4 specColor=_SpColor.a*_SpColor*pow(saturate(dot(N,normalize(L+V))),_SpPower);
				float4 specColor=_SpColor.a*_SpColor*pow(saturate(dot(V,R)),_SpPower)*i.atten;

				float4 finalColor=ambColor+diffColor+specColor;
				return finalColor;
			}
			ENDCG
		}
	}
}

好了，总算差不多完了！

写写停停，可不止花了一两天... 唉～时间啊....

这就是目前多数游戏中使用的最基本的光照模型了，稍微分析了下，也算是复习下基础了。
