图片资源格式设置测试与总结

# 前言

在今年 10 月份这次评审的时候，有问到图片设置相关的内容，当时感觉也是没回答多好。

例如，ETC1 与 ETC2 相比有什么差别？

回答的是 ETC1 不带 Alpha 通道，ETC2 带 Alpha 通道，其它就差不多 (实际上压缩质量也会高一点)

有问到如果 ETC 质量不佳怎么办？回答的是用 RGBA 设置看效果，而且还被追问除此之外呢？是否直接就用 RGBA 了？

下来后才想明白，意思应该是想问 ASTC 的，然而当时不知是觉得这个格式项目没有实际普及还是什么，根本没回答这个点... 甚至回答上都没提到 ASTC，虽然 ASTC 这格式肯定是知道，ios、android 新机型通用的一种图片压缩格式，估计也跟只在理论上了解、却没自己实践对比有关 —— 就很难反应过来。

因此这里就对这些格式挨个进行尝试、对比，整理一下自己了解的差异，以期得到更好的理解。

# 图片设置

sRGB 选项，本身处于 gamma 颜色空间内时，勾选与否都不影响。
处于线性颜色空间内时，勾选后才会做校正。

Mipmap：UI 肯定不能勾，3D 模型勾不勾取决于有没有相机远近操作及内存平衡。

# 图片压缩格式

为什么需要压缩？

减少内存、减少数据传输带宽需求，压缩是有损的。

# 压缩格式

对此官方文档也有列表说明：

class-TextureImporterOverride

# 一、RGBA

RGBA 格式主要分为：

RGBA64：每个像素 64 位，每个通道 16 位
RGBA32：每个像素 32 位，每个通道 8 位
RGBA16：每个像素 16 位，每个通道 4 位

其中 RGBA64、RGBA32 均为无压缩，RGBA16 官方文档说是『量化』模式，可能是靠直接量化缩放减少像素精度以减少内存占用，不过这种模式质量损失其实感觉有点大，对比了下还不如 ASTC4x4 压缩。

分辨率 128x128，RGBA32->ASTC4x4，大小为 32kb->16kb (质量和大小都不占优)

RGBA64 高精度模式，图片本身不支持的情况下，设置了也只是浪费内存，所以基本上可以把 RGBA32 当做『原图』看待。

# 二、ECT1

安卓，不带 Alpha 通道，4bits/pixel
强行要求图片分辨率为 2N 次方。

# 三、ETC2

安卓，带 Alpha 通道 8bits/pixel，不带 Alpha 通道 4bits/pixel，质量比 ETC1 好。
强行要求图片分辨率为 2N 次方。

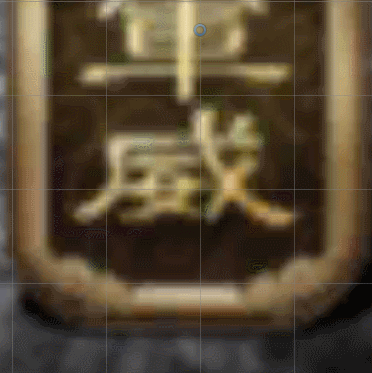

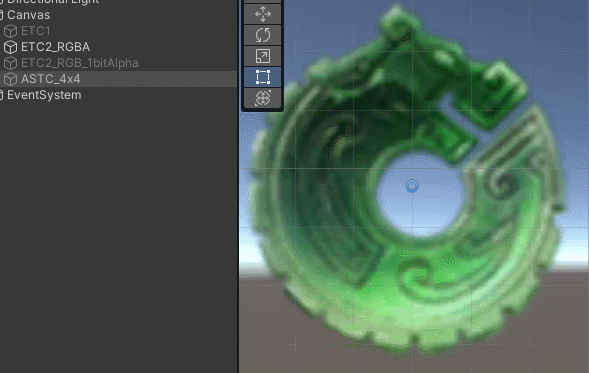

ETC1 与 ETC2 对比（128x128&10.7kb）：

(字体边缘变化模糊度更低的就是 ETC2)

ETC2 还有一种支持镂空图 (无 Alpha 过度) 的模式 (RGB+1bit Alpha)，也是 4 bits/pixel，这个格式网上没有解释如何处理的，猜测是将 Alpha 0.5 为界限，完全透明或不透明。

我用 PS 大概画了一张渐变图进行测试，设置后对比效果如下：

例如：

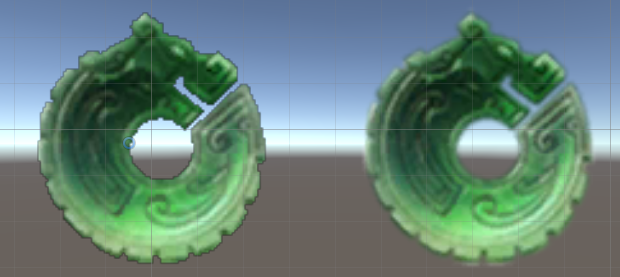

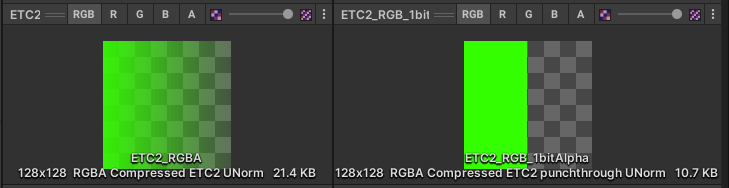

左边为 ETC2 RGB+1bit Alpha 4Bit (8KB)，右边为 ETC2 RGBA 8Bit (16KB)
整体质量相对会差一点，不过相比常规 ETC2 RGBA 省一半内存。感觉这种适合效果要求不是很高、小一些的无渐变的纯透明图标，不过边缘像素必须处理好，不然边缘可能会比较明显，或者存在锯齿。

注：ETC 和 ETC2 在 Unity 还有种 Crunched 模式，可以自己选择压缩比 (不过 ETC2 只有 RAGB Crunched)，这种模式会增加一定解压消耗，因为它会在 CPU 上将该纹理解压缩为 ETC 传给 GPU (虽然官方称解压过程『非常快』)，更多见 官方文档 说明。

# 四、ASTC

文档表示同等压缩率下，效果比 ETC2 更好，其 blockSize 越大压缩率越高，压缩分块从 4x4 到 12x12 最终可以压缩到每个像素占用 1bit 以下

其原理是将图片分块，每块颜色固定为 16bytes，然后通过控制每块存放多少像素 (4x4、6x6) 来控制压缩率，所以存放颜色越多压缩率越高，效果就越差。

不像 ETC、PVRTC 强行要求分辨率 2N 次方，当然符合这个规则的图片最好。
参考：https://www.zhihu.com/question/376921536/answer/1063272336

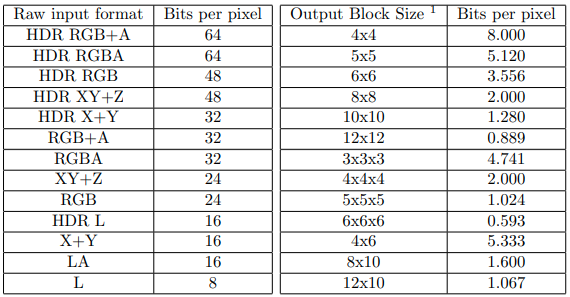

与 RGBA 格式相比：

计算公式为：压缩后像素大小 = 16bytes/(分块宽高) x8bit

尝试计算一张 1024x1024 图片在 ASTC 10x10 下的大小：

压缩后每像素颜色占用：16/(10x10) x8=1.28bit
原本大小：1024x1024x32=4MB
4MB/(32/1.28)=1024x1024x1.28=1342177.28bit=163.84KB

ASTC 的 Alpha 通道是自动识别的 (特指安卓平台，ios 倒是可以单独选择是否带 Alpha 通道格式，不过并不影响压缩大小)。如果带 Alpha 通道，可以设置更低的 block size，否则可以设置更高的 size。
例如，根据压缩率的对比，若将 4x4 作为带 Alpha 透明通道图片标准：

• 4x4=8bit=RGBA (32bit)= 压缩率 4 倍
• 不带 Alpha 通道 压缩率 4 倍 = RGB (24bit)/4=6bit~5x5

当然，换算也不绝对，还是要看实际图片效果进行确定，不过感觉一般通用可以按照这种规则来，若某些特定图片出现可见的损失则手动处理。

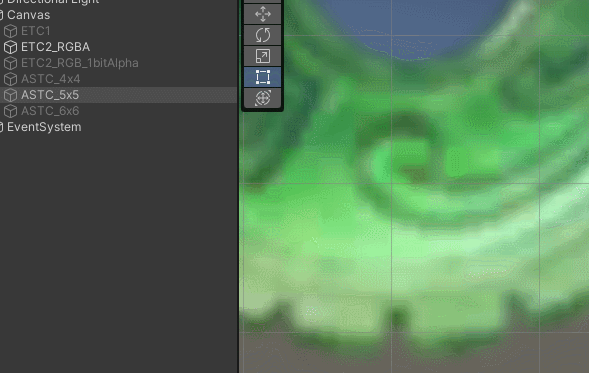

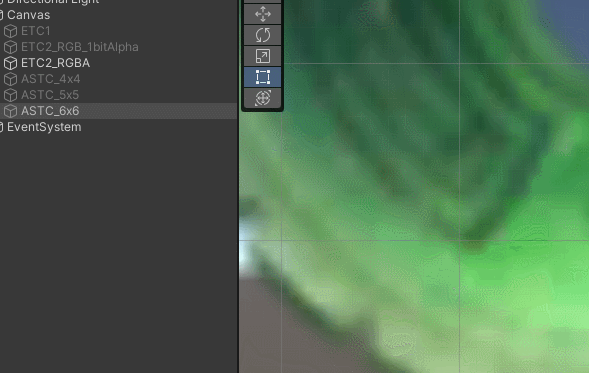

对比了一下：

分辨率 128x128，ETC2->ASTC4x4，大小为 16kb->16kb

分辨率 128x128，ETC2->ASTC5x5，大小为 16kb->10.6kb

分辨率 128x128，ETC2->ASTC6x6，大小为 16kb->7.6kb

分辨率 128x128，ETC2->ASTC8x8，大小为 16kb->4kb

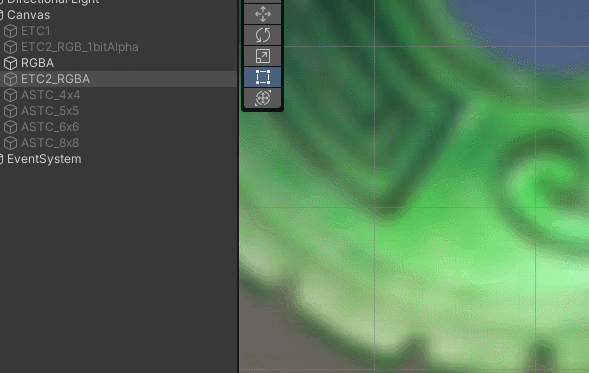

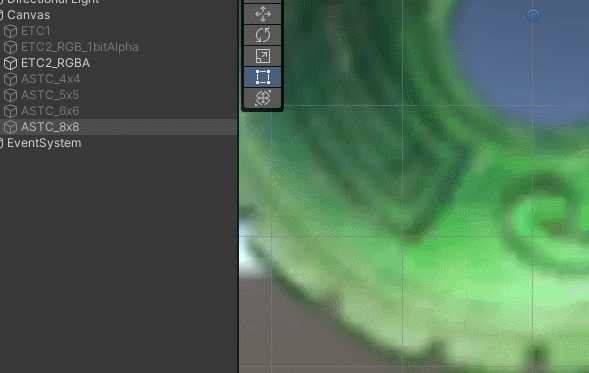

同一张带 Alpha 通道的 Icon 图片，直到 ASTC8x8 的时候才与 ETC2 有了比较明显的差距 (比之更糊点)，但是大小可是小了 4 倍！那怕 ASTC6x6 也小了一倍以上，且效果更好。

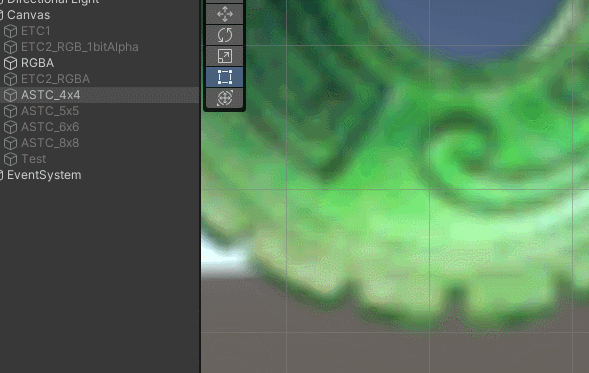

最后，再分别使用 ASTC4x4、ETC2 与 RGBA32 (也就是原图) 进行对比：

分辨率 128x128，RGBA32->ASTC4x4，大小为 64kb->16kb ↑

分辨率 128x128，RGBA32->ETC2，大小为 64kb->16kb ↑

其中，RGBA32->ASTC4x4 损失的质量很少，RGBA32->ETC2 质量损失就比较明显了。

后续还测试了 RGBA32->ASTC5x5，虽然噪点更多，不过在宏观上来看，对于小图来说基本跟原图差别不是很大。

虽然按照文档所说，ASTC 效果会比 ETC2 更好，不过设置更高的 block 获得更高压缩率后效果肯定还是会降低，这是压缩率跟质量必然的取舍。不过大的 ASTC block 压缩率是真的高，而且 ios 和 android 都支持 (除了非常非常老的设备 ——iPhone6 以前、android OpenGLES3.0 部分及所有 OpenGLES3.1 GPU)。

# 五、PVRTC

IOS (GPU) 专用，强行要求图片分辨率为 2N 次方的方形。

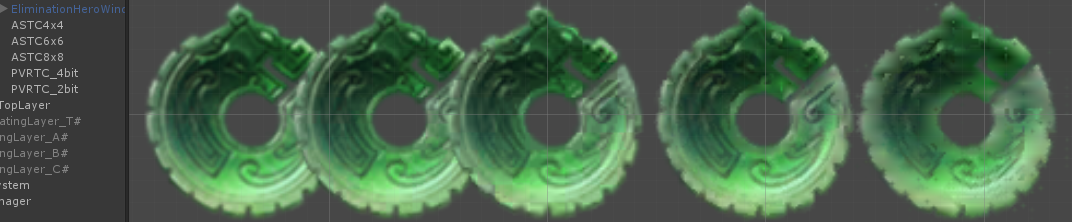

从左自右分别是：ASTC4x4 (16kb)->ASTC6x6 (7.6kb)->ASTC8x8 (4kb)->PVRTC_4bit (8kb)->PVRTC_2bit (4kb)

就实际结果而言，PVRTC 2bit 糊得基本没法看，而 PVRTC 4bit 实际效果，基本也就跟 ASTC8x8 差不多，细节上甚至还差一点 —— 而 ASTC8x8 容量却比它低了一半。

PVRTC 4bit 只能说比 ASTC10x10 好些 —— 但 ASTC10x10 都直接压缩到 2.6kb 了

所以 ASTC 在 ios 上的质量 / 压缩比优势比在 android 平台更大，如果目标机型不是 iPhone6 (iPhone6 支持) 以前的设备，最好就使用 ASTC 了。

# 六、其它

除此之外，还有部分『其它』格式，例如：

• R8：未压缩单通道 (R)
• Alpha 8：未压缩单通道 (A)
• EAC：与 ETC 类似，不过只有单通道或双通道。
• R EAC 4 bit ：压缩单通道 (R)
• RG EAC 8 bit ：压缩双通道 (RG)
• 等

详细解释在官方文档 class-TextureImporterOverride 也都有说明，不过这些诸如拆分通道的格式，基本上不常用 (或者说没见过用)，或许某些情况下，写 Shader 只需要单通道之类的可能会用到？

# 压缩后对 AssetBundle 影响

在对图片格进行一堆测试之后，心里就冒出一个想法：

既然图片本体进行了压缩，那么对最终资源大小有影响吗？如果图片本身压缩后，AssetBundle 打包无法减少更小，是否可以选择对图片采取不压缩，或者 LZ4 压缩模式？

于是找了一张图进行测试，由于这张图片不是 POT 分辨率，因此以 ASTC 与 RGBA32 (原图) 为例。

简单的测试代码如下：

[MenuItem("AssetBundleTest/PackSelect(LZMA)")]

    public static void PackSelectLZMA()

    {

        PackSelect(BuildAssetBundleOptions.DeterministicAssetBundle);

    }

    [MenuItem("AssetBundleTest/PackSelect(LZ4)")]

    public static void PackSelectLZ4()

    {

        PackSelect(BuildAssetBundleOptions.DeterministicAssetBundle | BuildAssetBundleOptions.ChunkBasedCompression);

    }

    [MenuItem("AssetBundleTest/PackSelect(Uncompress)")]

    public static void PackSelectUncompress()

    {

        PackSelect(BuildAssetBundleOptions.DeterministicAssetBundle | BuildAssetBundleOptions.UncompressedAssetBundle);

    }

    private static void PackSelect(BuildAssetBundleOptions opt)

    {

        Object o = Selection.activeObject;

        string path = AssetDatabase.GetAssetPath(o);

        AssetImporter importer = AssetImporter.GetAtPath(path);

        if (importer == null) return;

        AssetBundleBuild build = new AssetBundleBuild();

        build.assetBundleName = importer.assetBundleName;

        build.assetNames = new string[] { path };

        BuildPipeline.BuildAssetBundles(Path.Combine(Application.dataPath, "MyBundles"), new AssetBundleBuild[] { build }, opt, EditorUserBuildSettings.activeBuildTarget);

        AssetDatabase.Refresh();

    }

对比结果：

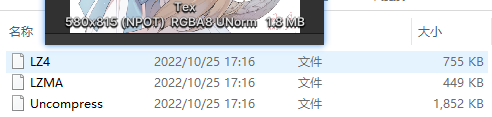

RGBA (1.8M)->LZMA (449kb [25%])->LZ4 (755kb [41%])-> 不压缩 (1.85M [102%])

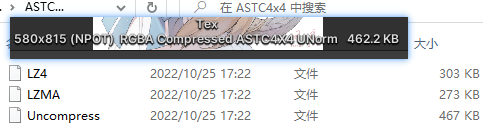

ASTC4x4 (462.2kb)->LZMA (273kb [59%])->LZ4 (303kb [65%])-> 不压缩 (467kb [101%])

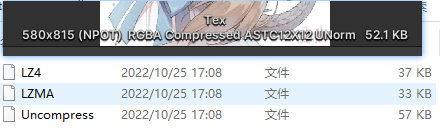

ASTC12x12 (52.1kb)->LZMA (33kb [63%])->LZ4 (37kb [71%])-> 不压缩 (57kb [109%])

ETC2 压缩模式对于 NPOT 的图片，勾选 ToNearest (正常被压缩) 以及不勾选 (无法正常被压缩为 ETC2) 的大小：

根据结果可以得出结论：

被压缩过的图片，最终打出来的 AssetBundle 包压缩率也会更低 —— 当然无论如何，图片本身进行过压缩格式压缩后，最终资源包体会更小。
ETC 一类如果图片是 NPOT 分辨率，则压缩将会无效

所以从空间占用来考虑，打包时『通常压缩』格式依然还是需要选择压缩模式的。

为什么『通常压缩』要打重点？

因为后面我在测试 ETC Crunched 压缩模式时，确认这种高压模式 AssetBundle 无法再作压缩了。

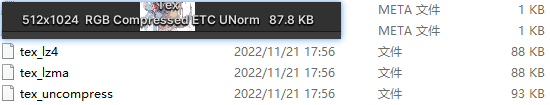

依然以上述图片为例，设置为 ETC Crunched 100% 质量：

打包的 AssetBundle 大小基本跟 Inspector 预览差异不大 (多了一点 AssetBundle 数据)
所以要是选用了 ETC Crunched 模式，打包 AssetBundle 倒是可以采用『不压缩』或者『LZ4』来进一步节省加载时间。

# 注意

就算是 ASTC 压缩，如果选择开启了 Mipmap，则同样要求必须是 POT 的图，否则无法压缩 —— 对此项 Unity 会有 Warning 提示。

# 总结

根据上述各种对比，可以得出结论：

• 质量 (由高到低)：RGBA32 (64kb)->ASTC4x4 (16kb)->ASTC5x5 (10.6kb)->ASTC6x6 (7.6kb)->ETC2 (16kb)->ASTC8x8 (4kb)~PVRTC4bit (8kb)->ASTC10x10 (2.6kb)->PVRTC2bit (4kb)

• 大小 (由高到低)：RGBA32 (64kb)->ASTC4x4 (16kb)->ETC2 (16kb)->ASTC5x5 (10.6kb)->PVRTC4bit (8kb)->ASTC6x6 (7.6kb)->ASTC8x8 (4kb)->PVRTC2bit (4kb)->ASTC10x10 (2.6kb)

所以，除非对非常老的机型也想支持，否则默认就可以使用 ASTC6x6 ，再视情况而定对 Block 进行增加或减少。

否则:

• 安卓：不带 Alpha 使用 ETC2 RGB，带 Alpha 使用 ETC2 RGBA
• IOS：不带 Alpha 使用 PVRTC RGB 4bit，带 Alpha 使用 PVRTC RGBA 4bit
  注 1：ETC 要求图片为 2N 次方 (长宽不强行要求一致)
  注 2：PVRTC 要求图片为 2N 次方的方形 (长宽强行要求一致)
  注 3：IOS PVRTC 勾选 ToNearest 同样会被强行压缩为正方形，比安卓平台变形会更大 (当长宽差距过大 ToNearest 也会失败)
  注 4：勾选 ToNearest 时，缩放算法可以选 Bilinear ，个人对比后觉得这个细节明显更好点，默认的 Mitchell 更糊。

另外，在实在无法启用 ASTC，但是又想减少包体大小的情况，可以考虑使用 ETC Crunched (有损压缩) 模式，该模式增加部分解压 CPU 消耗，以时间换存储空间，且对于运行时内存使用量没有影响 (在加载时被解压缩，官方称 解压缩速度非常快)。
(由于压缩率很高，文件大小减少，变相减少了 IO，对整体加载时间的影响或许不会太大？)
注 1：ETC Crunched 无法再被 AssetBundle 进一步压缩
注 2：ETC Crunched 压缩比非常高，经过测试可能比 ASTC12x12 都小
注 3：实测 ETC2 Crunched 100% 质量也比普通 ETC2 更糊一些

• 部分无法压缩的 NPOT 图片，勾选 ToNearest 会导致效果出现问题，或者使用的不规则图片然后调用了 SetNativeSize 的情况 (一般出现于老项目，比如说我们汉室复兴)，也可以采取使用 RGB16 或 RGBA16 的格式，比 32 位减少一半大小。
  注：优化老项目时 (例如我们的项目)，对于设置 ETC2 和 RGBA16 时可以评估考虑两者具体占用大小、效果。例如带透明通道 RGBA16 某些大图可能会会产生『条纹』。部分情况 (RGBA) 下 ToNearest ETC2 (8bit） 占用比 RGBA16 还要高 (512x512x8>300x300x16)，强行要求方形的 PVRTC (4bit) 极端情况下可能也有类似问题 (512x512x4>400x100x16)。可以写个工具计算两者哪个更划算再进行设置。

其它还需要注意的是官方对平台不支持纹理的说明：

当 Unity 加载的纹理具有设备不支持的压缩格式时，它会将纹理解压缩为该平台的默认未压缩格式，并将未压缩副本与原始压缩纹理一起存储在内存中。这会增加纹理加载时间并使用额外的内存。当 Unity 加载的纹理具有设备支持的压缩格式时，GPU 可以使用该数据而无需任何转换。

最后：
因为 ETC 不支持 Alpha，一些老项目会出现单独分离透明通道的做法。
虽然 ASTC 已经不强行要求 2N 次方了，不过 POT 最好也让美术遵守一下，对性能有一定好处，参考。

注：对于图片大小，最终打包成 AssetBundle 后跟 Inspector 预览的大小可能会有差异 —— 如果像素属于『空白』像素，会产生更大的压缩率 (资源包更小)

# 疑问

既然 ASTC 会根据 Alpha 自动计算压缩效果，Unity (2021.3.6f1) 为安卓平台提供的 ASTC 选项也是合并在一块的，为什么 IOS 平台又是分开设置的了？

注 1：Unity2018.4.36f1 安卓也是分开的，分为 ASTC RGB 和 ASTC RGBA，推测高版本 Unity 安卓平台增加了 ASTC HDR 模式后，因为设置量太多而合并？
注 2：实测 IOS 设置 RGB ASTC 或 RGBA ASTC 大小并不会发生变化 (选 RGB 透明通道确实会被丢掉)

参考文章：

• ASTC 纹理压缩格式详解
• texture-compression-formats
• class-TextureImporterOverride
